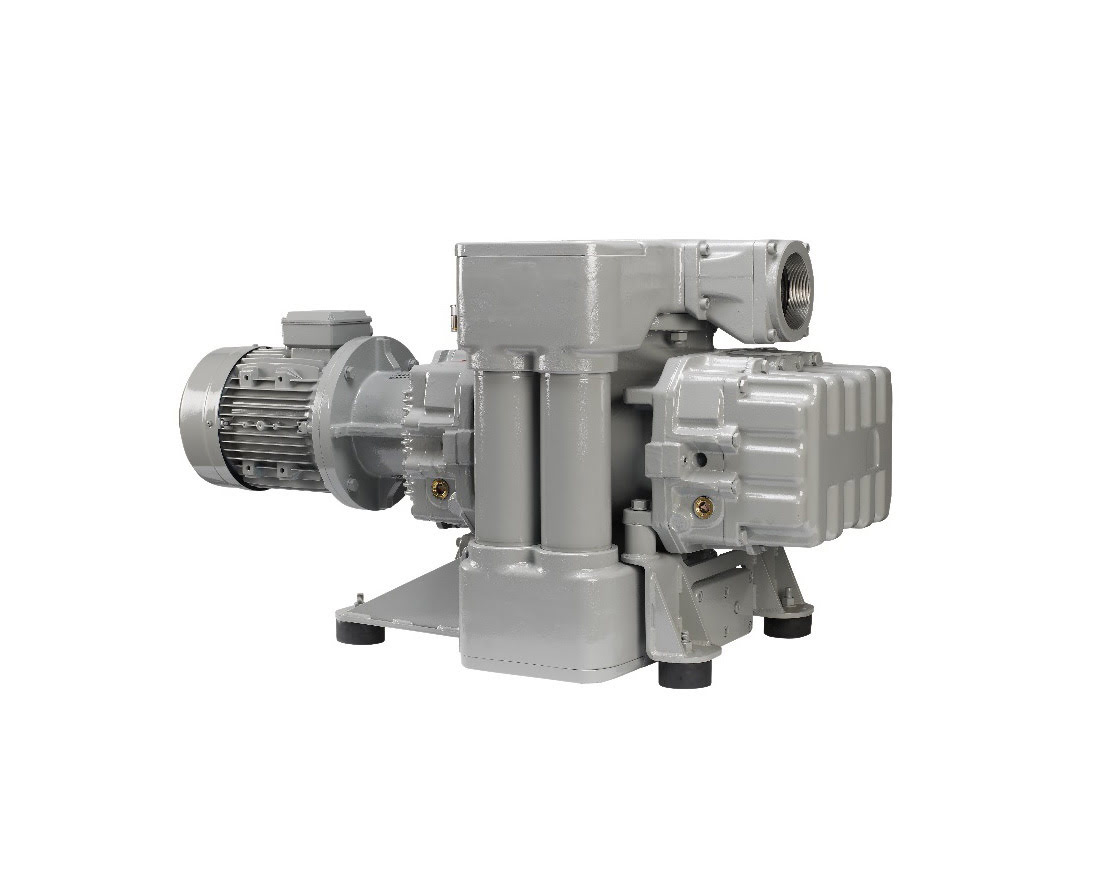

GMa HV/BP系列羅茨泵
GM系列中的BP型羅茨泵專用于抽空氣和中性氣體介質的高真空應用場合,其配置的旁路能允許羅茨泵和前級泵同時啟動。電機是法蘭安裝形式，和轉子通過柔性聯軸器連接。
技術特征：
◆ 抽速：500÷2840m3/h
◆ 電機是法蘭安裝形式，和轉子通過柔性聯軸器連接。
可選配置
◆ 變頻調速
◆ 外置式抽氣過濾器
◆ 消音器
技術指標：
| 技術指標 | 單位 | 頻率 | GMa 11.3HV/BP | GMa 11.4HV/BP | GMa 12.5HV/BP | GMa 12.6HV/BP | GMa | GMa |
抽速 | m3/h | 50Hz | 500 | 730 | 1000 | 1400 | 2000 | 2840 |
| 60Hz | 600 | 880 | 1200 | 1700 | 2400 | 3420 | ||
極限真空度 | mbar | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | |
| 電機功率 | kW | 50Hz | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
| 60Hz | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | ||
| 電機轉速 | rpm | 50Hz | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 60Hz | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | ||
潤滑油用量 | l | 1.1 | 1.1 | 1.5 | 1.5 | 2.5 | 2.5 | |
| 運行噪音 | dB(A) | 50Hz | 71 | 71 | 72 | 72 | 75 | 75 |
| 60Hz | 72 | 72 | 73 | 73 | 76 | 76 | ||
| 尺寸 長 x 寬x 高 | mm | 50Hz | 928x418x446 | 1053x443x446 | 1099x463x496 | 1220x496x510 | 1272x550x633 | 1412x563x633 |
| 60Hz | 953x418x446 | 1098x443x446 | 1108x463x496 | 1277x496x510 | 1272x550x633 | 1575x563x633 | ||
重量 | kg | 50Hz | 178 | 184 | 232 | 295 | 387 | 516 |
| 60Hz | 184 | 189 | 246 | 317 | 410 | 526 | ||
| 接口規格 * | 抽氣 | 3''Gas | 3''Gas | 3''Gas | 3''Gas | 4''Gas | 4''Gas | |
| 排氣 | 3''Gas | 3''Gas | 3''Gas | 3''Gas | 4''Gas | 4''Gas |
