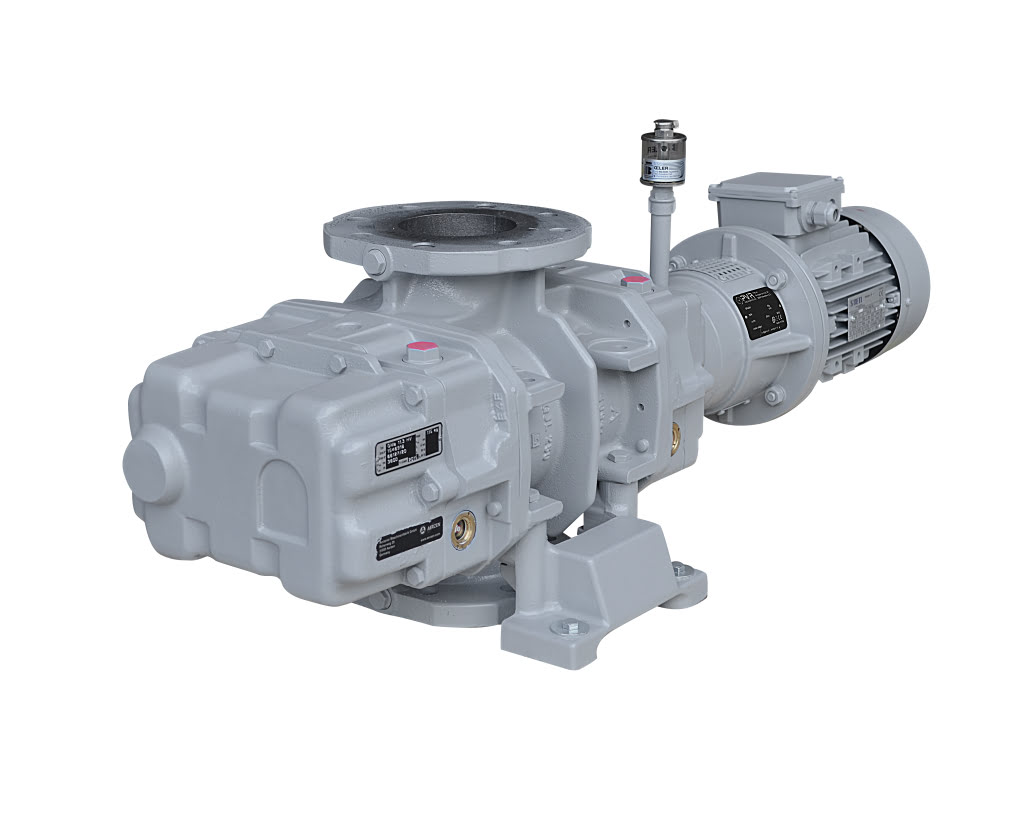

GM系列羅茨泵
GM系列中的HV型羅茨泵專用于抽空氣和中性氣體介質的高真空應用場合。
技術特征：
◆ 抽速：180÷16000m3/h
◆ 電機是法蘭安裝形式，和轉子通過柔性聯軸器連接。
可選配置
◆ 變頻調速
◆ 外置式抽氣過濾器
◆ 外置式抽氣過濾器
技術指標：
| 技術指標 | 單位 | 頻率 | GMa 10.0HV | GMa 10.1HV | GMa 10.2HV | GMa 11.3HV | GMa | GMa | GMa 12.6HV | GMa 13.f7HV | GMa 13.8HV |
抽速 | m3/h | 50Hz | 180 | 250 | 365 | 500 | 750 | 1000 | 1430 | 2000 | 2900 |
| 60Hz | 220 | 300 | 450 | 600 | 900 | 1200 | 1700 | 2400 | 3450 | ||
最大允許壓差 | mbar | 130 | 140 | 130 | 140 | 130 | 130 | 130 | 110 | 100 | |
| 電機功率 | kW | 50Hz | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 |
潤滑油用量 | l | 0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.5 | 1.5 | 2.5 | 2.5 | |
| 尺寸 長 x 寬x 高 | mm | 50Hz | 780x332x264 | 816x332x264 | 933x332x264 | 951x390x320 | 1100x390x320 | 1118x440x360 | 1289x500 x360 | 1276x570 x400 | 1560x570 x400 |
重量 | kg | 50Hz | 95 | 105 | 125 | 150 | 180 | 230 | 295 | 345 | 480 |
| 接口規格 * | 抽氣 | DN50 | DN80 | DN80 | DN100 | DN100 | DN100 | DN150 | DN150 | DN150 | |
| 排氣 | DN50 | DN80 | DN80 | DN100 | DN100 | DN100 | DN150 | DN150 | DN150 |
| 技術指標 | 單位 | 頻率 | GMb 14.9HV | GMb 15.10HV | GMb 15.11HV | GMb 16.f13HV | GMb | GMb |
抽速 | m3/h | 50Hz | 3900 | 5600 | 7500 | 8150 | 9750 | 16000 |
| 60Hz | 4700 | 6700 | 9000 | 9800 | 11700 | 18825 | ||
極限真空度 | mbar | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | |
| 最大允許壓差 | mbar | 80 | 80 | 80 | 75 | 75 | 60 | |
| 電機功率 | kW | 50Hz | 11 | 15 | 18.5 | 18.5 | 22 | 30 |
潤滑油用量 | l | 7 | 12 | 12 | 11 | 11 | 18.5 | |
| 尺寸 長 x 寬x 高 | mm | 50Hz | 1606x652x500 | 1629x800x630 | 1813x800x630 | 2036x910x710 | 2204x910x710 | 2421x930x1000 |
重量 | kg | 50Hz | 580 | 770 | 840 | 1350 | 1400 | 2300 |
| 接口規格 * | 抽氣 | DN200 | DN200 | DN250 | DN300 | DN300 | DN350 | |
| 排氣 | DN200 | DN200 | DN250 | DN300 | DN300 | DN350 |
