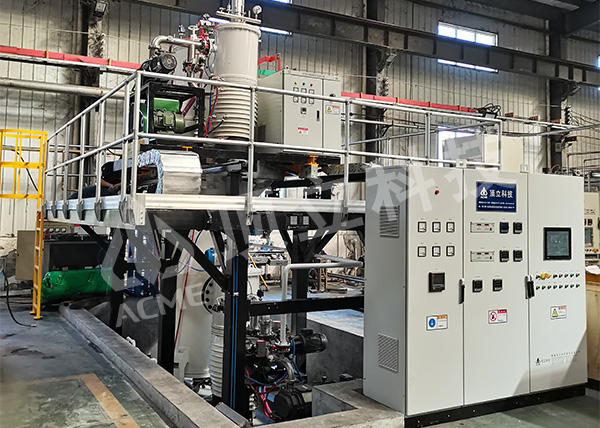

在金屬材料的熱處理領(lǐng)域，淬火工藝是決定材料性能的關(guān)鍵一環(huán)。真空水淬爐憑借其獨特的工藝設(shè)計，將真空技術(shù)與水冷淬火相結(jié)合，既規(guī)避了傳統(tǒng)水淬的缺陷，又突破了油淬和氣淬的效率瓶頸，成為現(xiàn)代精密制造中不可或缺的“性能鍛造者”。以下從技術(shù)原理、核心優(yōu)勢及實踐應(yīng)用層面展開分析。

一、技術(shù)原理：真空與淬火的精妙平衡

真空水淬爐的核心邏輯在于“無氧加熱+可控水冷”的協(xié)同作用，其工藝鏈條分為三步：

1. 真空環(huán)境加熱

? 在10^-3Pa級高真空環(huán)境中，工件被均勻加熱至目標(biāo)溫度（如高速鋼的1220℃）。

? 真空狀態(tài)徹底消除氧化、脫碳風(fēng)險，同時促進材料內(nèi)部雜質(zhì)（如氫、氧）的脫附，提升材料致密性。例如，某鈦合金工件經(jīng)真空加熱后，氫含量從150ppm降至20ppm以下，規(guī)避氫脆隱患。

2. 動態(tài)壓力調(diào)節(jié)

? 淬火前向爐腔注入惰性氣體（氮氣/氬氣），使?fàn)t壓升至0.5~1.0bar。

? 該設(shè)計既防止高溫工件遇水時蒸汽反沖損壞設(shè)備，又通過氣壓調(diào)節(jié)水的沸點，控制冷卻烈度。

3. 定向水幕淬火

? 通過環(huán)形陣列噴嘴形成高速層流水幕，工件在2~8秒內(nèi)完成相變。

? 水流量、溫度及噴射角度可編程控制，例如處理Inconel 718合金時，采用30°傾斜噴射可將冷卻速率穩(wěn)定在120℃/s，避免開裂。

二、技術(shù)優(yōu)勢：精度與效率的雙重突破

1. 材料適用性革命

? 傳統(tǒng)水淬因氧化問題僅用于普通碳鋼，而真空水淬使不銹鋼（如440C）、高溫合金（如GH4169）甚至鈦合金（如TC4）實現(xiàn)水冷強化。某醫(yī)療器械企業(yè)采用該工藝處理316L不銹鋼骨釘，表面光潔度維持Ra 0.4μm，硬度梯度波動≤±1.5HRC。

2. 變形控制能力躍升

? 通過分階段冷卻策略（如先水冷至500℃后切換氣冷），可將復(fù)雜工件的變形量壓縮至傳統(tǒng)工藝的1/5。某齒輪企業(yè)處理模數(shù)12的20CrMnTi滲碳齒輪時，齒形誤差從油淬的0.15mm降至0.03mm。

3. 綠色生產(chǎn)轉(zhuǎn)型

 ? 水淬介質(zhì)無毒且可循環(huán)使用，較油淬減少90%以上的VOCs排放。某工具廠年處理500噸高速鋼刀具，原需消耗200噸淬火油，改用真空水淬后運營成本降低40%，且無需油霧凈化裝置。

三、應(yīng)用實例：多領(lǐng)域效能驗證

1. 航空航天緊固件

? TC4鈦合金螺栓經(jīng)真空水淬后，抗拉強度從900MPa提升至1150MPa，同時保持8%的延伸率，滿足C類緊固件ASTM F468標(biāo)準。

2. 精密刀具制造

? M42高速鋼銑刀采用兩段式水冷（先100℃/s急冷至400℃，再50℃/s緩冷），硬度達到67HRC的同時，刃口崩缺率較油淬降低70%。

3. 新能源部件加工

? 燃料電池金屬雙極板（材料：310S不銹鋼）通過真空水淬實現(xiàn)0.1mm厚度下的平面度≤0.02mm，導(dǎo)電率提升15%，且無需后續(xù)矯形工序。

真空水淬爐技術(shù)通過精準控制，解決了傳統(tǒng)淬火工藝中氧化、變形與污染的三重矛盾，為高附加值金屬制品的性能升級提供了工業(yè)化解決方案。



AI輔助創(chuàng)作聲明：本文在寫作過程中使用了人工智能（AI）技術(shù)進行輔助生成，最終內(nèi)容由作者修訂并發(fā)布。
